CYB2H5-200-014

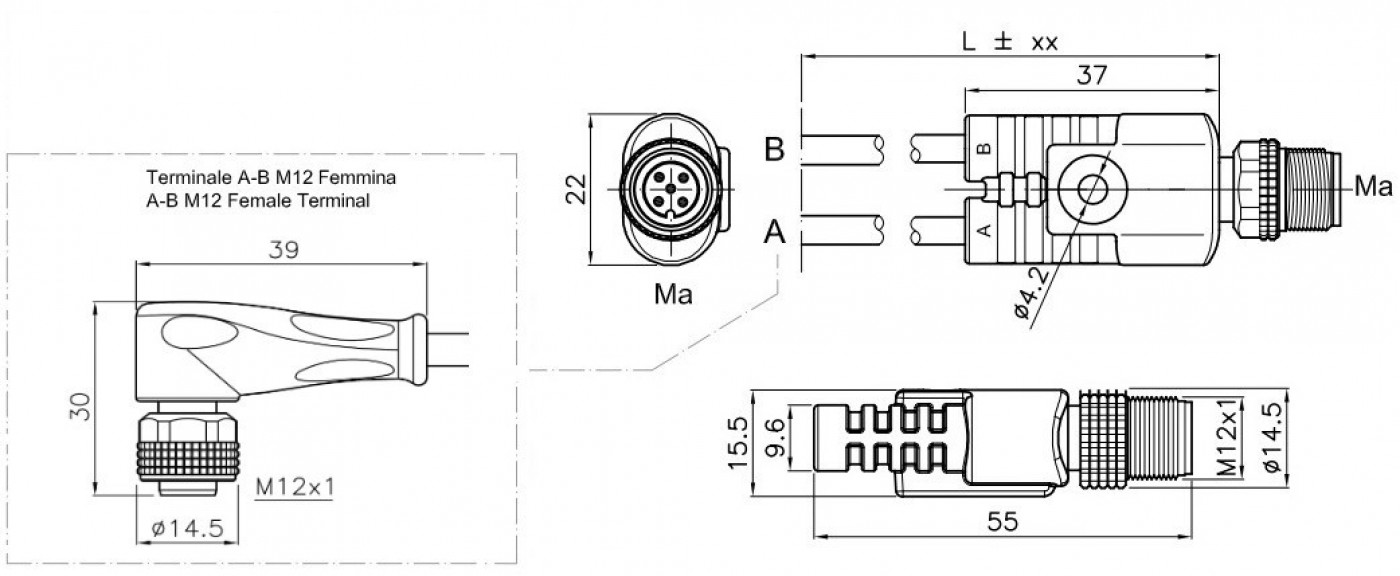

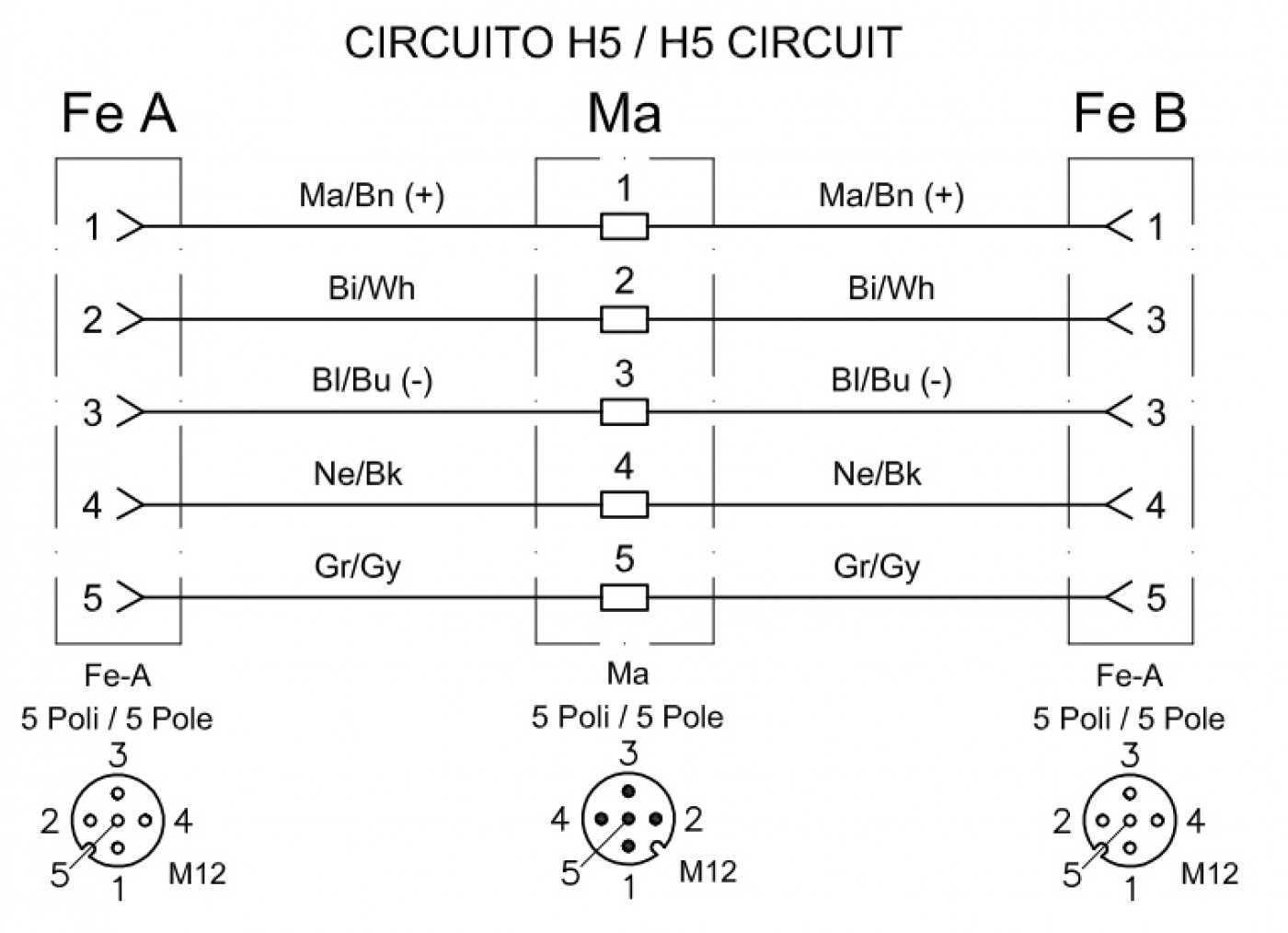

Connettore a "Y M12 Maschio assiale_doppio terminale M12 Femmina angolato_circuito "H5" pin to pin_cavo 2mt
CYB2H5-200-014
Connettore a "Y M12 Maschio assiale_doppio terminale M12 Femmina angolato_circuito "H5" pin to pin_cavo 2mt
Scarica Step-File
Lunghezza
2mt
Codice
45710-005
Codice EAN
Tariffa doganale
85444290
Serie:
Connettori circolari per sensori/attuatori, serie M12x1 'Y' splitter
Codice/Sigla
CY
Norma di riferimento
IEC 61076-2-101
Grado di protezione
IP65, IP67, IP68*
Grado di inquinamento
3
Temperatura esercizio
-40°C … +80°C
Ghiera antisvitamento
Ottone nichelato
Materiale contatti
Ottone dorato
Isolamento esterno
Plastico TPU (PUR)
Portacontatti
Plastico PA
Guarnizione
NBR (FKM on request)
Resistenza di isolamento
≥ 10⁸ Ω
Resistenza di contatto
≤ 10 mΩ
Operazioni meccaniche
Max 1000 cicli
Poli:
5 poli - serie M12x1 'Y' splitters
Numero Poli (descrittivo)
5
Tensione di lavoro max
60V
Corrente nominale max
4A
Cavi:
PVC flame retardant 5 x 0,25 mm² 70°C 300V
Codice/Sigla
0193065NE-16 / 014
Materiale della guaina
PVC
Diametro esterno della guaina
4,70 mm ± 0,20
Colore della guaina
BK, RAL 9005
Sezione del conduttore
5 x 0,25 mm²
Materiale isolamento conduttori
PVC
Struttura del conduttore
32 x 0,10 mm
Colori dei conduttori
marrone, bianco, blu, nero, grigio
Tensione nominale del cavo
≤ 300 V
Privo di alogeni
no
Raggio di curvatura posa fissa
5 x diam. cavo
Raggio di curvatura posa mobile
10 x diam. cavo
Temperatura di esercizio posa fissa
-25°C … +70°C
Temperatura di esercizio posa mobile
-5°C … +70°C
Schermatura
no
