C12F5B2-500-334

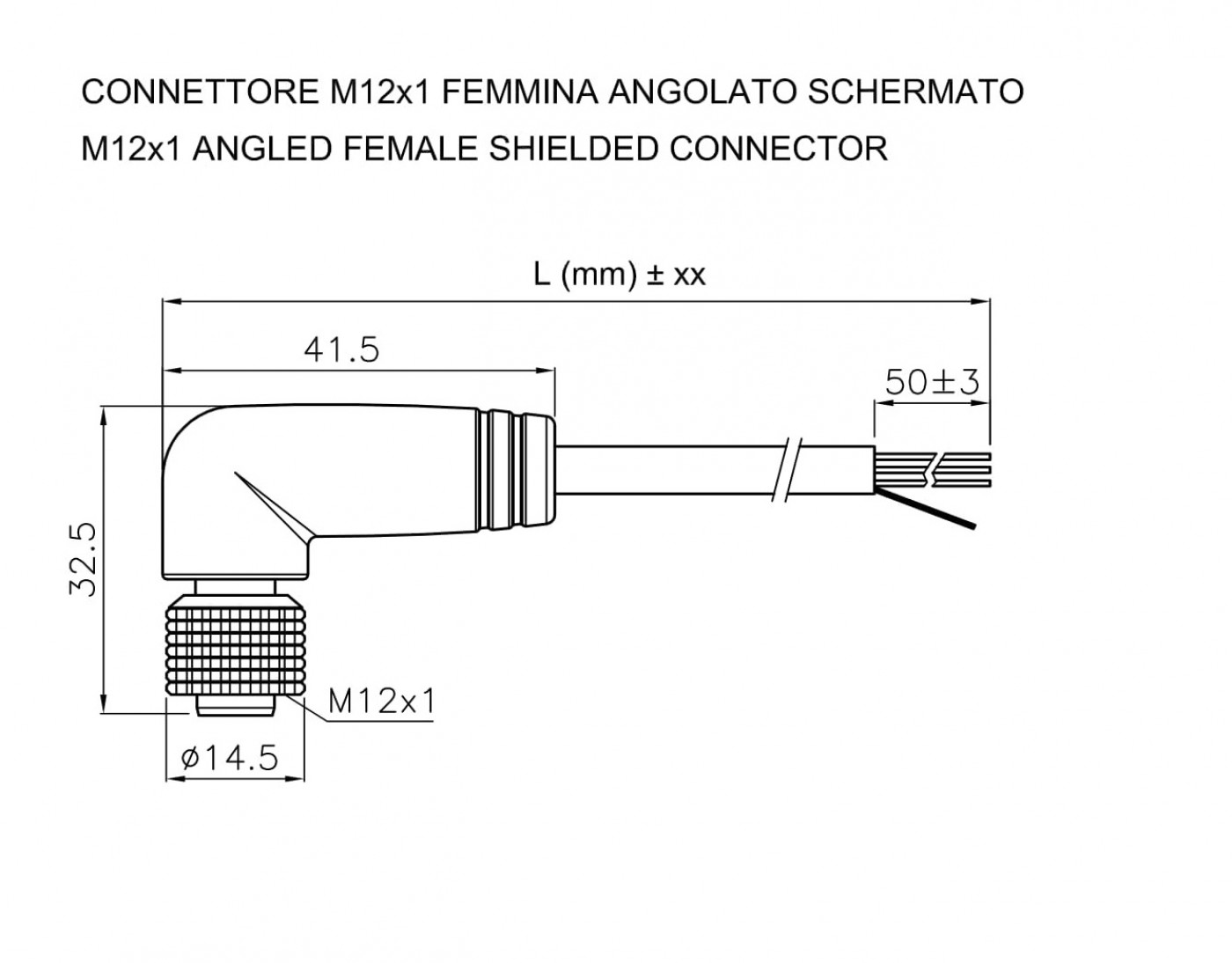

Connettore M12 femmina angolato 5 poli Schermato_5mt
C12F5B2-500-334
Connettore M12 femmina angolato 5 poli Schermato_5mt
Scarica Step-File
Lunghezza
5mt
Codice
43643-050
Codice EAN
Tariffa doganale
85444290
Serie:
Connettori circolari per sensori/attuatori, serie M12x1 Stampato
Codice/Sigla
C12
Norma di riferimento
IEC 61076-2-101
Grado di protezione
IP67, IP68
Grado di inquinamento
3
Temperatura esercizio
-40°C … +85°C
Ghiera antisvitamento
Ottone nichelato
Materiale contatti
Ottone dorato
Isolamento esterno
Plastico TPU (PUR)
Portacontatti
Plastico PA
Guarnizione
NBR (FKM su richiesta)
Resistenza di isolamento
≥ 10⁸ Ω
Resistenza di contatto
≤ 5m Ω
Operazioni meccaniche
Max 1000 cicli
Poli:
5 poli - Serie M12x1
Numero Poli (descrittivo)
5
Tensione di lavoro max
60V
Corrente nominale max
4A
Cavi:
PUR 5xAWG24 (0,25 mm²) con schermo 80°C 300V UL Style
Codice/Sigla
0193235NE-16 / 334
Materiale della guaina
PUR
Diametro esterno della guaina
5,60 mm ± 0,20
Colore della guaina
BK, RAL 9005
Sezione del conduttore
5xAWG24 (0,25 mm²)
Materiale isolamento conduttori
PVC
Struttura del conduttore
32 x 0,10 mm
Colori dei conduttori
marrone, bianco, blu, nero, grigio
Tensione nominale del cavo
≤ 300 V
Privo di alogeni
si
Raggio di curvatura posa fissa
5 x diam. cavo
Raggio di curvatura posa mobile
10 x diam. cavo
Temperatura di esercizio posa fissa
-40°C … +80°C
Temperatura di esercizio posa mobile
-25°C … +80°C
Schermatura
si
